全自動接觸角測量儀

一 ·概述（Summary）

接觸角（ Contact angle）是指在氣、液、 固三相交點處所作的氣-液界面的切線 ，此切 線在液體一方的與固-液交界線之間的夾角θ ,  接觸角測量是現今表面性能檢測的主要方法。

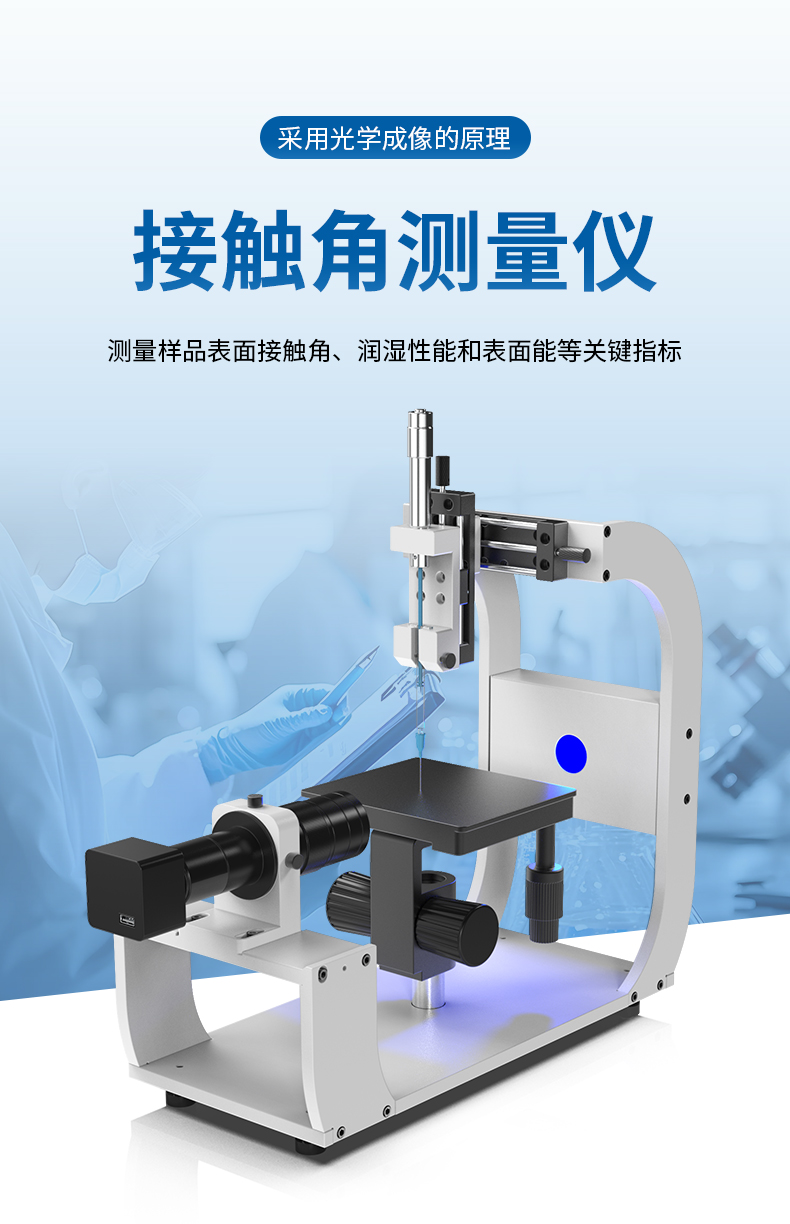

SDC-350 整體傾斜型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量 樣品表面接觸角、潤濕性能、表界面張力、表面能、滾動（滑落角）、前進后退角及滯后性 等性能 ，設備采用全自動進液裝置及自動整體傾斜裝置 ，功能全面、性價比高、可滿足各種 常規測量需求 ， 目前已經廣泛使用在眾多高校院所及企業。

二 ·應用（Application）

接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、 化學化工、半導體制造、涂料油墨、 電子電路、紡織纖維、 醫療生物等領域 ，接觸角測量已  經成為了一項評估表面性能的重要儀器。

（部分測試功能需要選購專門附件完成）

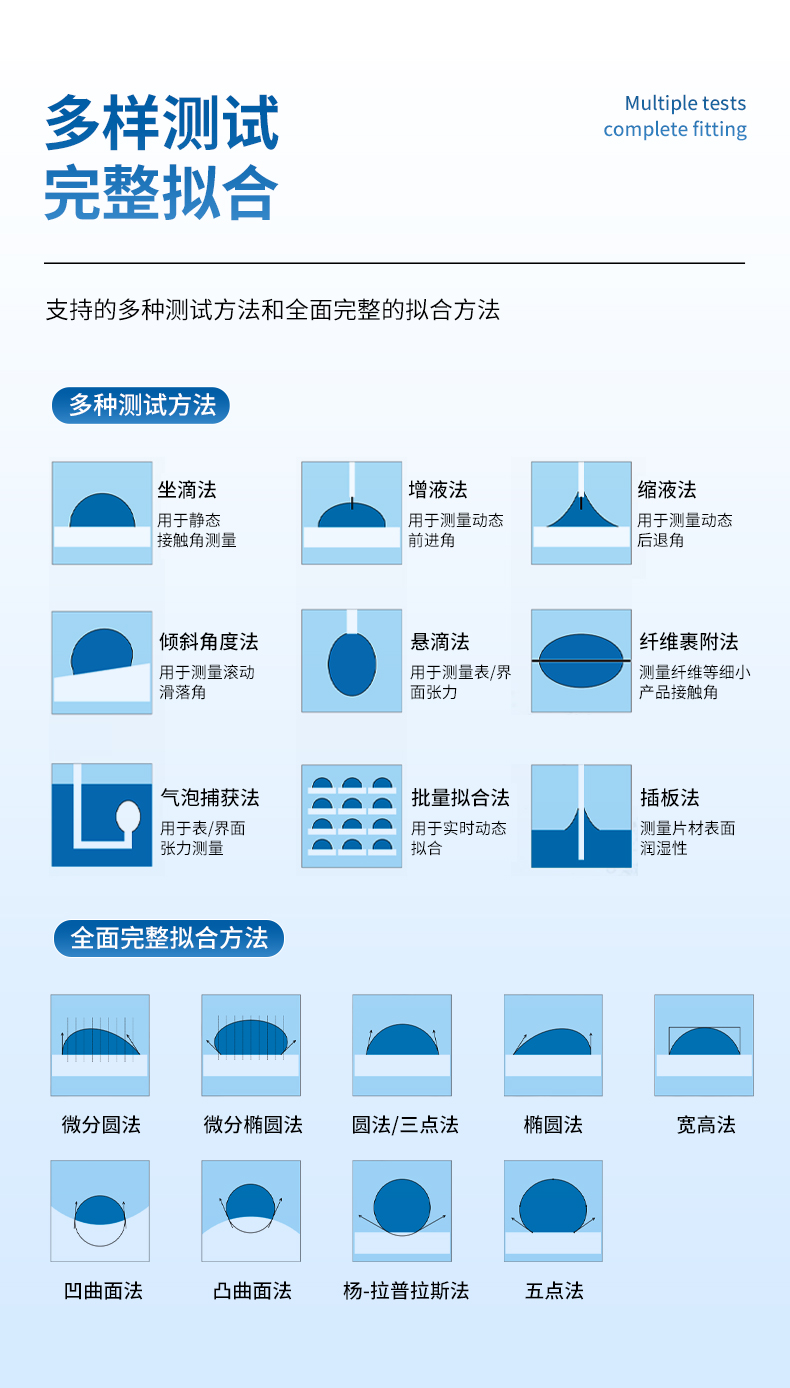

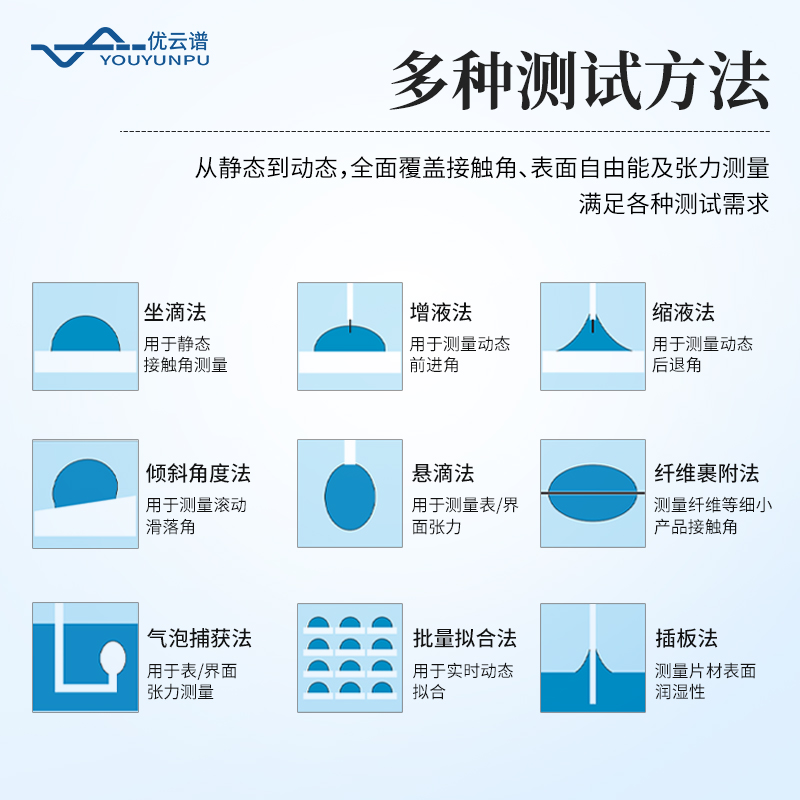

1. 液體在固體表面的鋪展、滲透、 吸收等潤濕行為 ，座滴法測量靜態接觸角；

2. 材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；

3.  吸收材料的連續實時研究及過程記錄 ，接觸角隨時間變化曲線分析；

4. 各種特殊材料的接觸角測量 ，如粉末、彎曲曲面、超疏水/超親水樣品；

5.  附著滴法測試材料浸沒在液體中的接觸角測試；

6. 懸滴法測量各種液體表界面張力及其極性、色散分量；

7.計算固體表面自由能（ Surface free energy） ，及其極性色散分量分析；

8.分析液體在固體表面的粘附功（Adhersion） ，評估固體表面均勻性、清潔度等。

三 ·設備原理（Principle）

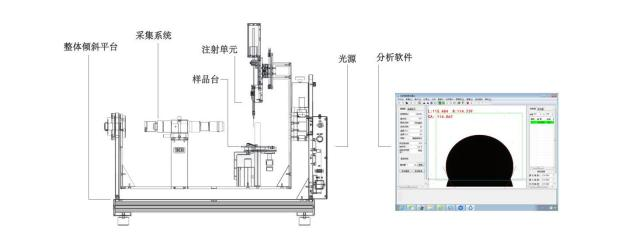

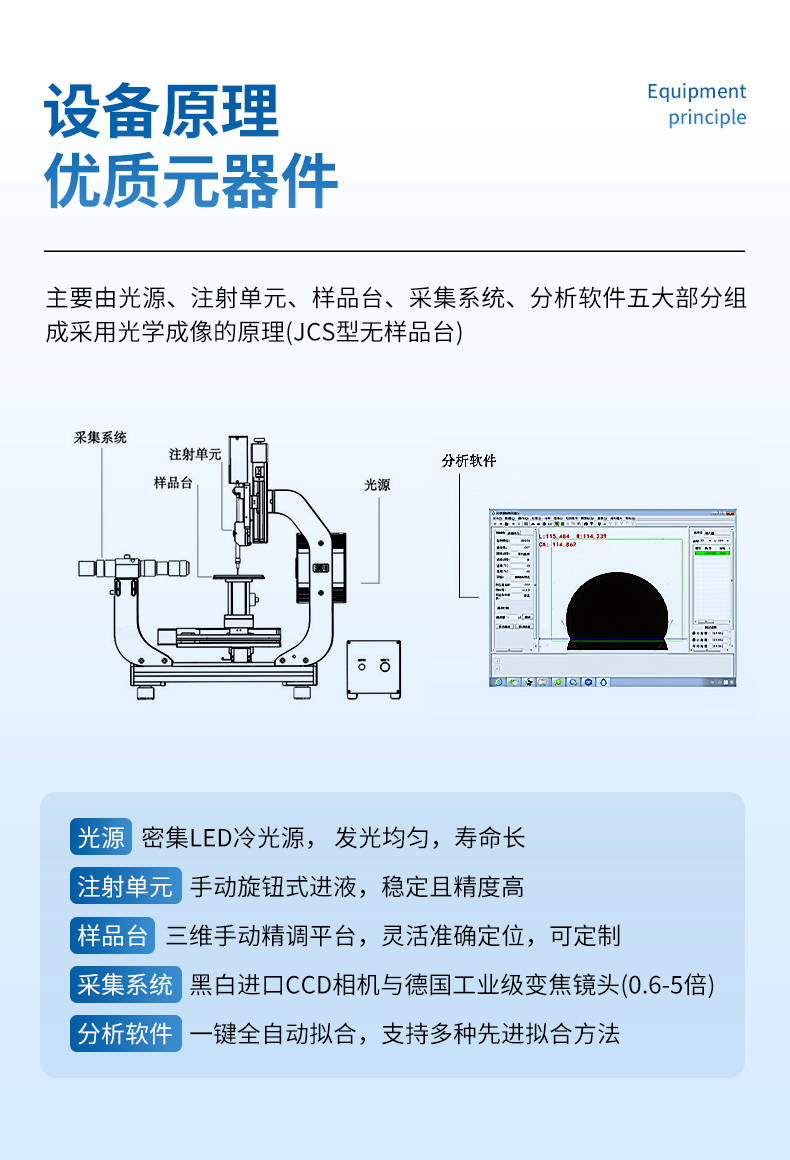

如上圖、接觸角測量儀主要由光源、注射單元、樣品臺、采集系統、整體傾斜平臺、分 析軟件六大部分組成 ，設備采用光學成像的原理。

光源采用密集 LED 冷光設計 ，發光均勻 ，圖像清洗 ，壽命長；

注射單元采用高精度注射泵進液 ， 由軟件定量定速控制 ，滴液穩定 ，精度極高；

樣品臺采用三維手動精調平臺 ，操作靈活 ，定位準確，樣品臺可根據實際樣品尺寸定制；

采集系統采用黑白進口 CCD 相機，拍攝穩定 ，圖像清晰，真實可靠，鏡頭采用德國工業 級進口配置 ，0.7-4.5 倍放大可調 ，成像無畸形失真；

整體傾斜平臺采用軟件高精度控制傾斜 ，精度高達 0.01 °

分析軟件功能強大 ，具備一鍵式全自動擬合能力 ，具備國際最領先的擬合方法 ，滿足各 種液滴形態的精確擬合;

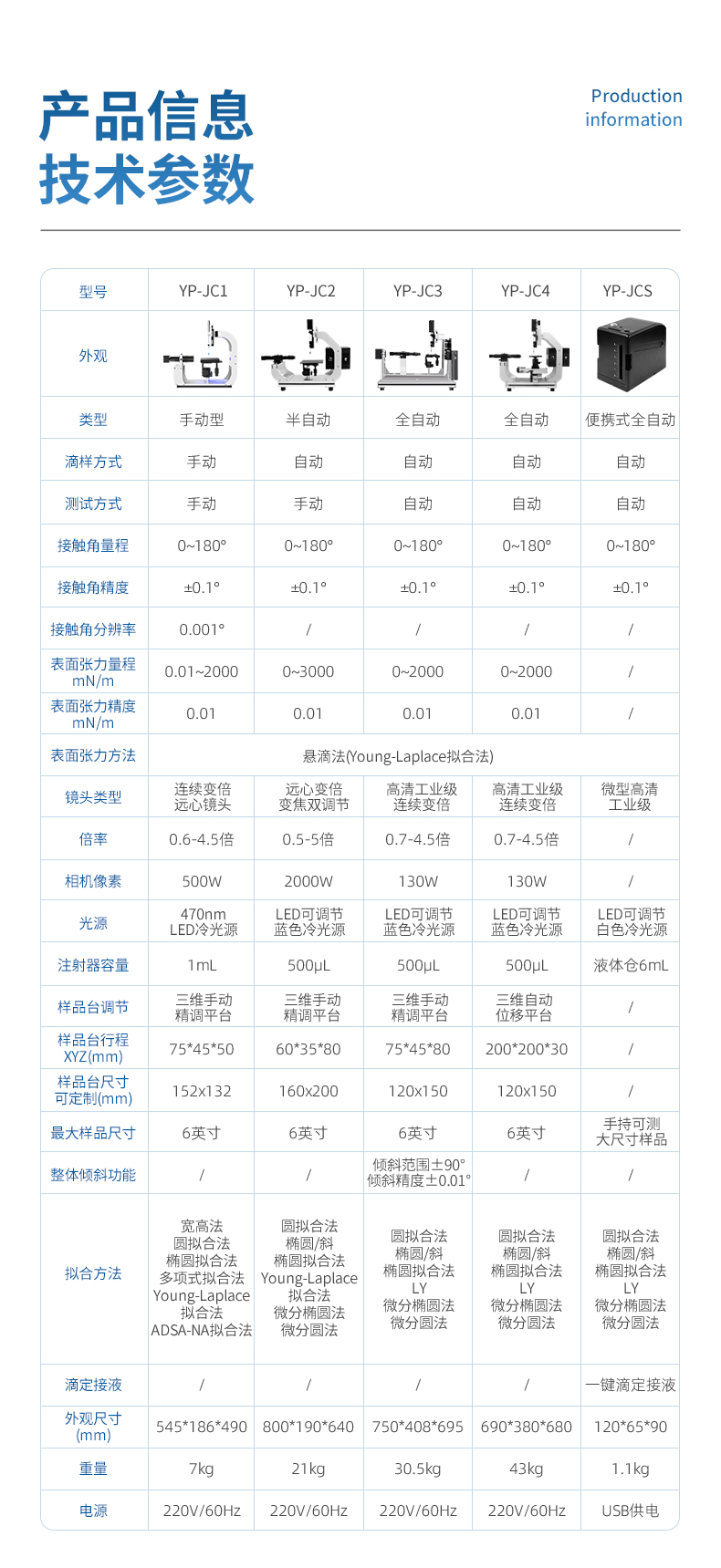

四 ·技術規格（Specifications）

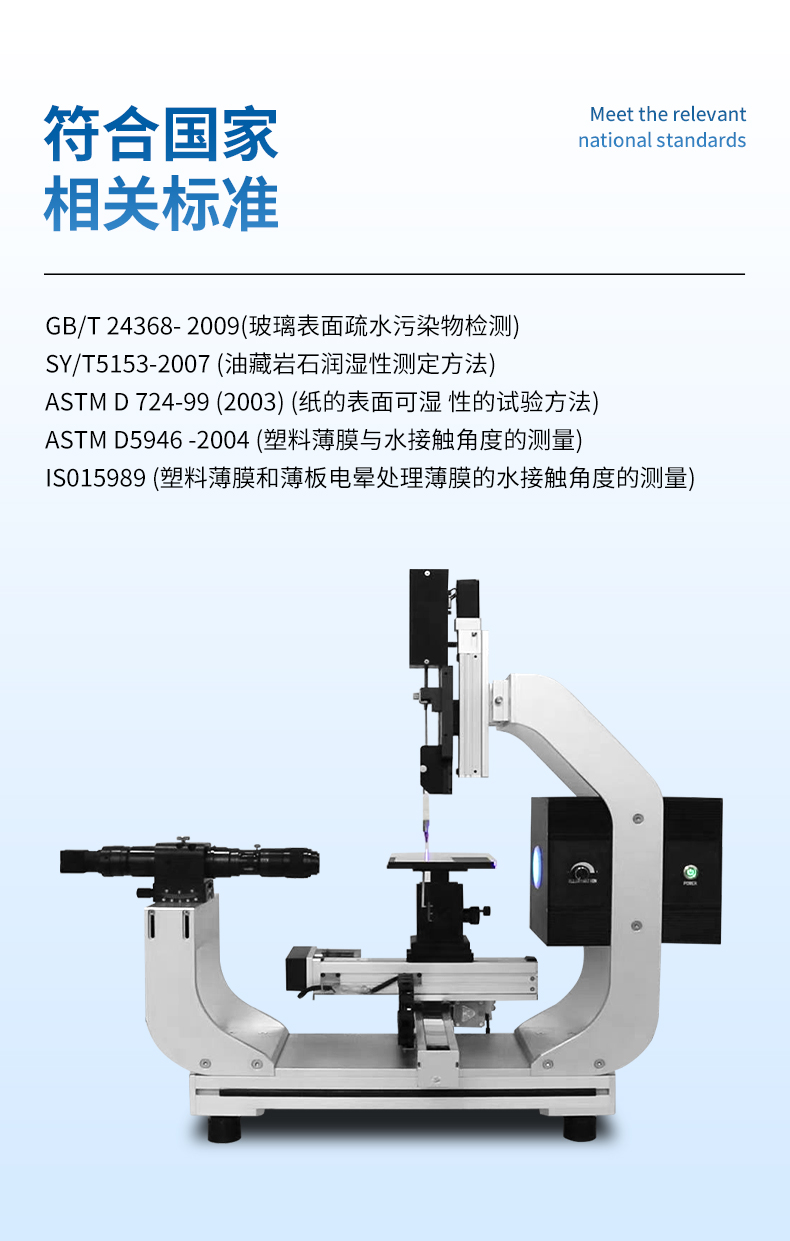

五 ·符合國家的相關標準（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物檢測)；

2.SY/T5153-2007（油藏巖石潤濕性測定方法）；

3.ASTM D 724-99（2003） （紙的表面可濕性的試驗方法）；

4.ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；

5.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；

六 ·產品特點（Product features）

1.  主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控制， 采納國際頂尖進口接觸角設備的設計精華與配置 ，保證儀器具有極強的穩定性；

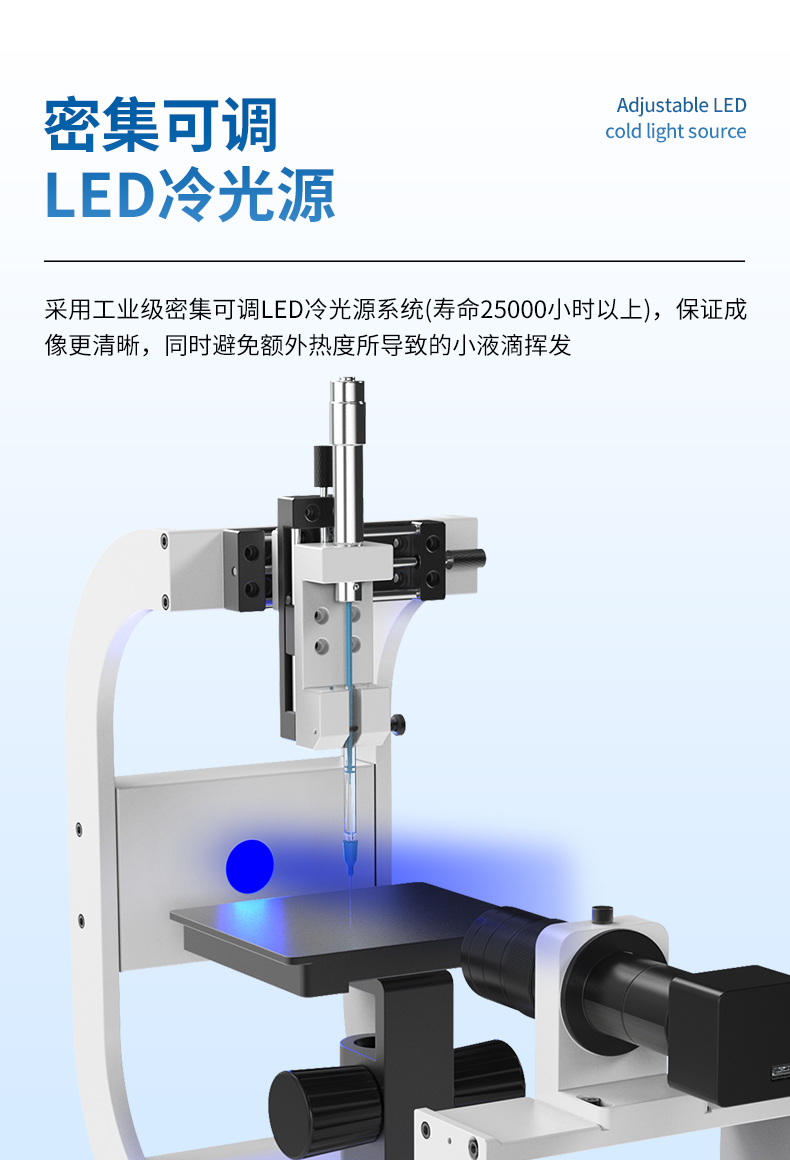

2. 采用工業級密集可調 LED 冷光源系統（壽命25000H 以上） ，保證成像更清晰 ， 同 時避免額外熱度所導致的小液滴揮發；

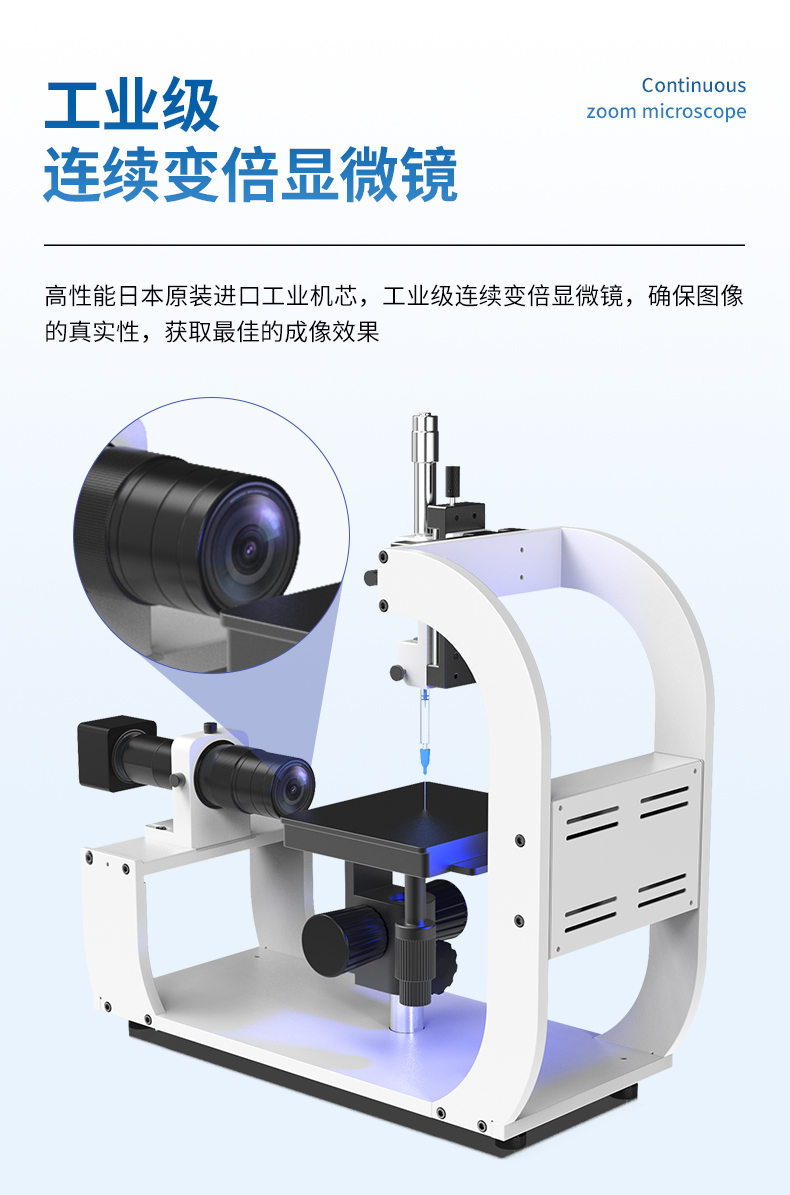

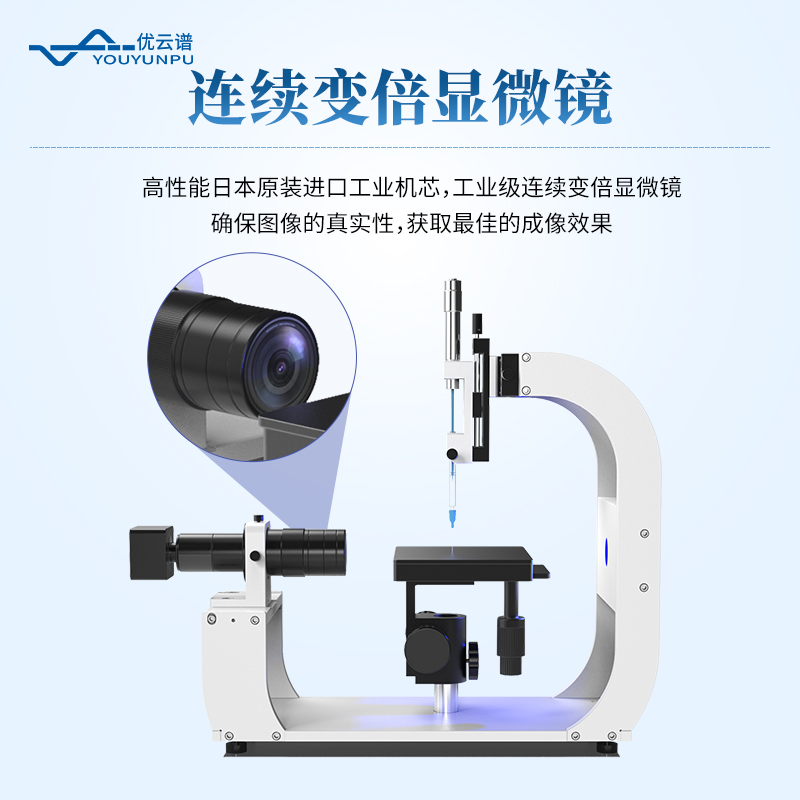

3. 采用高性能日本原裝進口工業機芯 ，工業   級遠心變焦變倍鏡頭，基本可達到圖像無失 真情況 ，確保最佳的成像效果；

4. 采用 USB2.0 標準接口 ，數據傳輸速度快 ，兼容性高 ，成像穩定性強；

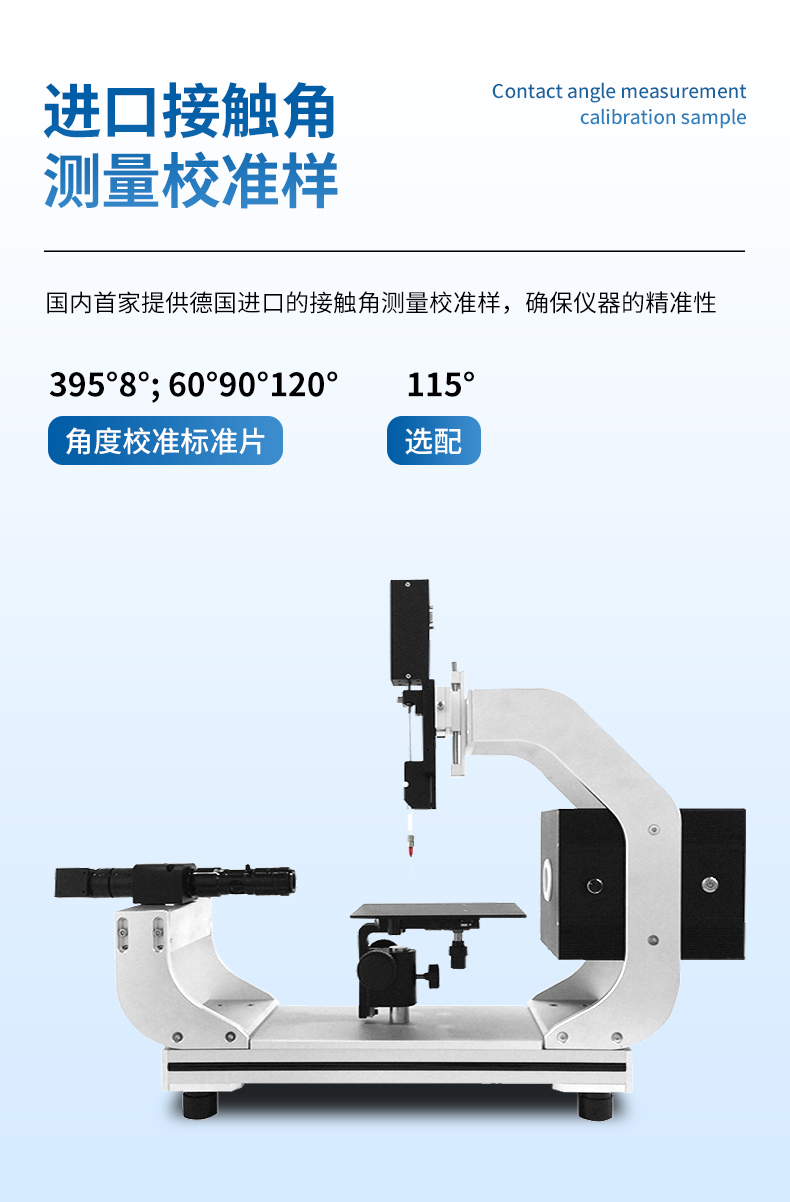

5. 國內首家提供德國進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片 3 ° 5 °8 ° ；60 °90 ° 120 ° ；115 °（選配）；

6. 采集系統設計靈活 ，適用于絕大部分測量環境 ，簡單應付多種復雜的樣品表面測量；

7. 擁有全球最先進接觸角分析方法，滿足所有種類液滴成像的精確擬合 ，其中包括恒美獨有的微分橢圓與微分圓特殊液體成像擬合方法；

8. 采用國際領先的計算方法 ，軟件已實現全自動擬合避免人為操作造成的誤差；

9.  具備雙邊接觸角測量快速擬合功能 ，更全面量分析 液體與固體的表面潤濕性能、更準確的分析表面的 實際潤濕情況；

10. 動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批 量擬合；

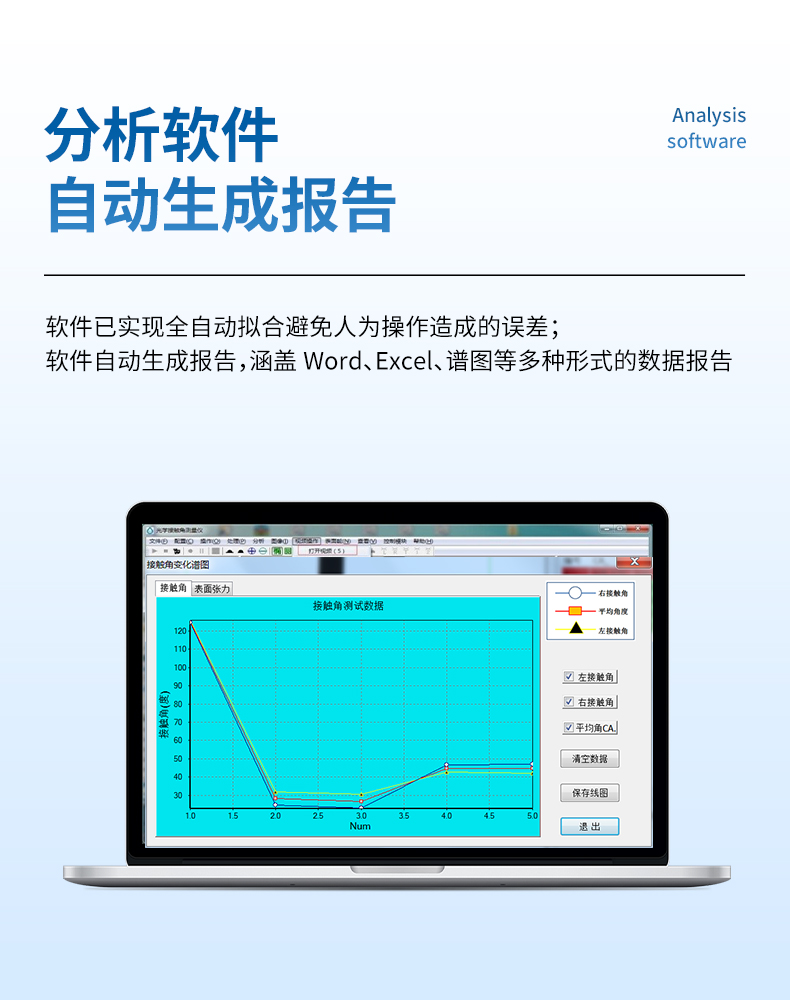

11. 軟件自動生成報告，其中涵蓋   Word 形式、Excel 形式、譜圖形式等多種數據報告；

12. 具備多種可選配功能件 ，我司研發團隊雄厚可滿足客戶提出來的各種定制測量要求；

13. 具備前進后退角測量功能 ，便于最高效的測量樣品表面穩定性能；

14.   具備滾動角測量功能 ，可智能分辨材料表面滑落點以及此類方式前進后退角測量；

七 ·售后服務（After-sales service）

1. 常規型號，閃電發貨；

2. 全球儀器整機兩年質保；

3. 提供售前免費實驗服務；

4. 全球儀器軟件終身免費在線升級；

5. 總部定期操作及理論知識培訓；

6. 儀器終身校準維護保養服務；
